双室平衡容器结构及工作原理

双室平衡容器结构及工作原理

2022-08-01

平衡容器由内外两层容室构成。平衡器的外层容室与锅炉汽包的蒸汽相连且充满了冷凝水;内层容室经平衡器下侧导压管与锅炉汽包的水相连,使用的是连通器原理,所以内层容室水位高度跟随汽包水位而变化。这样结构的双层容器保证了外层容室和内层容室的水温基本相等,因而可以减少由于温度不同所产生的测量误差。 在安装差压变送器的时候,涉及到一个正压侧和负压侧安装的问题。

双室平衡容器是一种结构巧妙,具有一定自我补偿能力的汽包水位测量装置。

B67H-10型带补偿式双室平衡容器技术要求:
1.平衡容器要按《锅炉集箱制造技术条件》制造和验收。
2.其余所有角焊缝均采用周围连续焊,具焊缝高度等于较薄件厚度。
3.本平衡容器适用锅炉额定蒸汽压力。制造的补偿式平衡容器的压力是根据客户要求提供的技术参数制造。
4.装配后进行加压试验,压力为PS=的值是额定压力的1.5—2倍。
5.汽疏水管工地现场连接至锅炉的下降管中,连接垂直高应尽量大于10米。

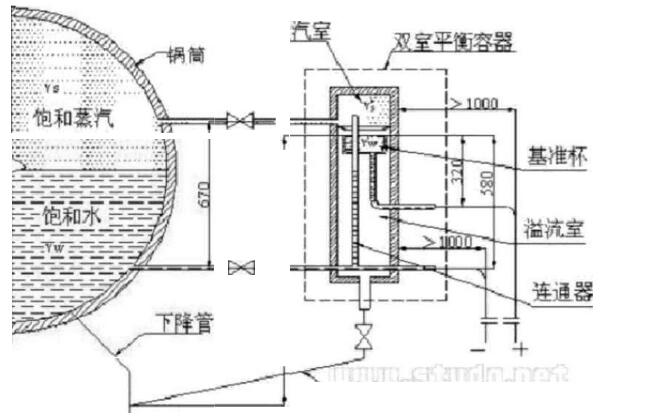

平衡容器是一种结构巧妙,具有自我补偿能力的汽包水位测量装置。它的主要结构如图所示,平衡容器分单室平衡容器和双室平衡容器,双室平衡容器在基准杯的上方有一个圆环形漏斗结构将整个平衡容器分为两个部分。
