气源分配器

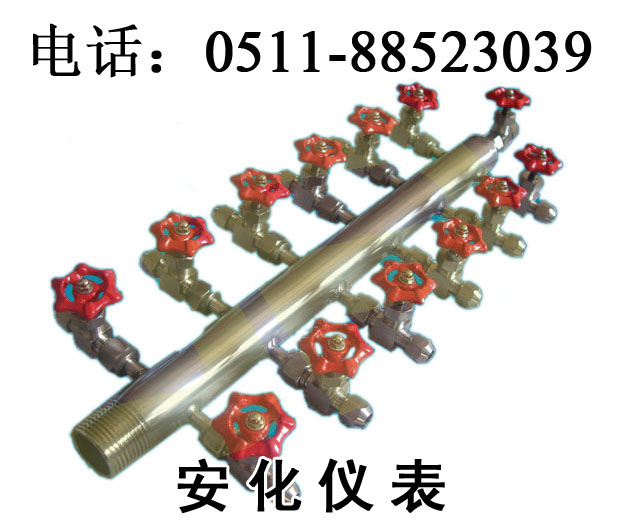

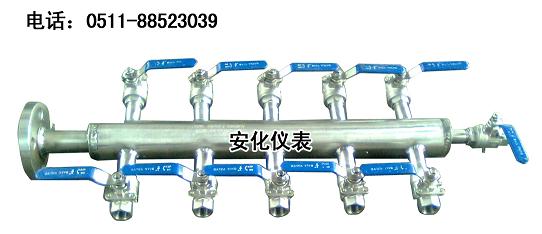

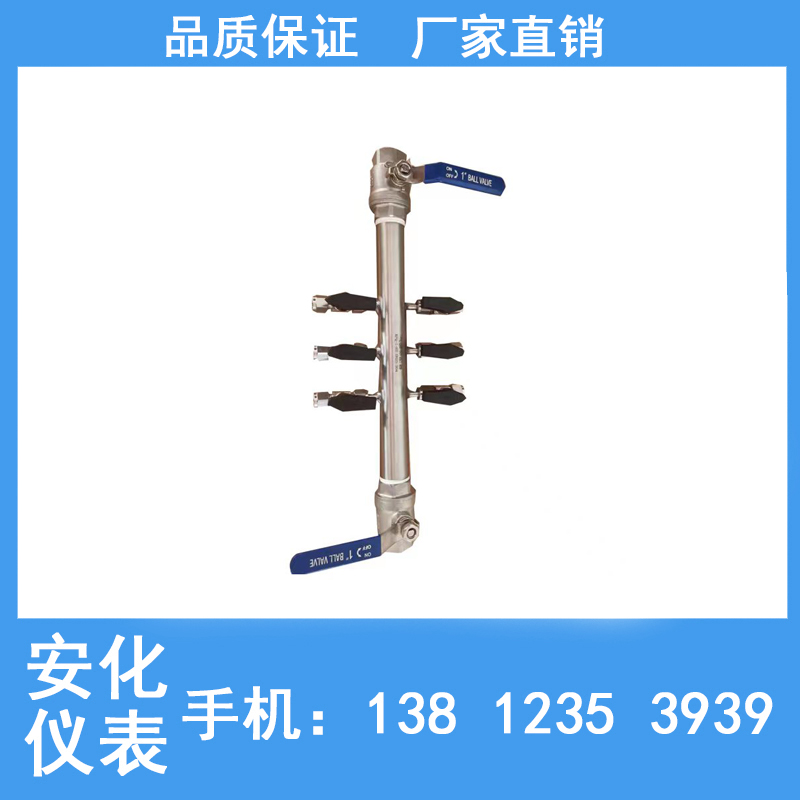

说明：本公司生产的KFQ系列气源分配器，结构合理、安装方便，它是现场分散安装的气动仪表空气总管相连接的中间桥梁，空气分配器固定安装在适当位置的墙上或柱子上，由管架上的仪表空气总管用支管将仪表空气送到空气分配器中，然后通过空气分配器各阀门用ф6或ф8小支管将空气送至分配器附近的各用气仪表中。其中KFQ-Ⅰ型/KFQ-Ⅱ型下端设有排污阀，可定期将空气中的冷凝水从中排出，以免水分带入气动仪表内影像仪表正常工作。
该系列产品有KGQ-I型，KFQ-II型，KFQ-III型三种结构形式。

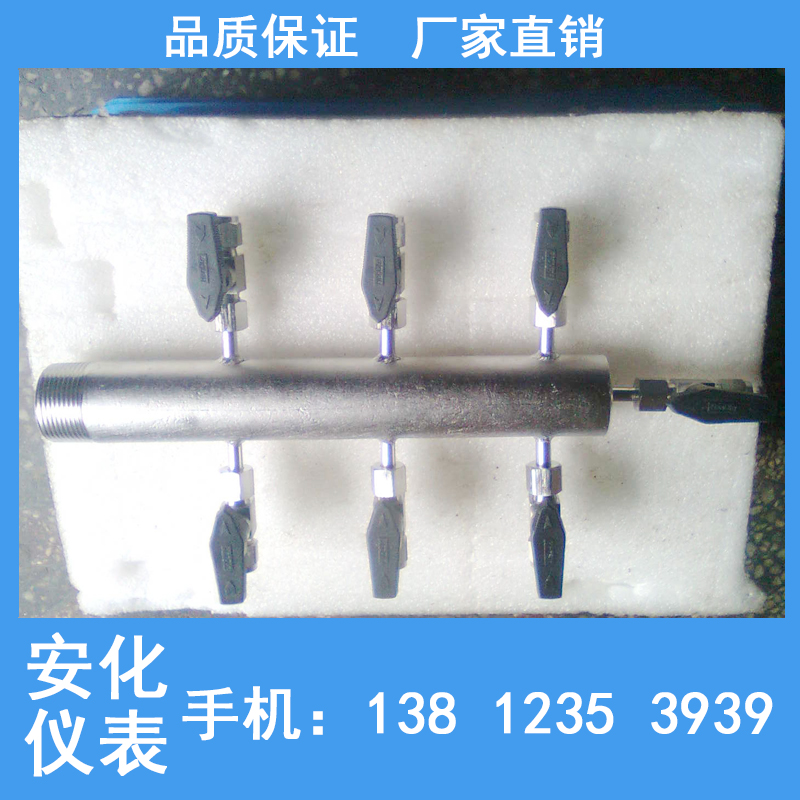

KFQ-Ⅰ 型空气分配器
序 号
|
型号规格
|
配管外径
|
连接螺纹
|
供气点数
|
L
|
|
1
|
KFQ-Ⅰ6T(S)
|
φ6
φ8
|
R1
|
6
|
475
|
|
2
|
KFQ-Ⅰ12T(S)
|
12
|
475
|
|
3
|
KFQ-Ⅰ24T(S)
|
24
|
870
|
本体材料为碳钢或不锈钢,T配铜管或尼龙管,S配塑料管.

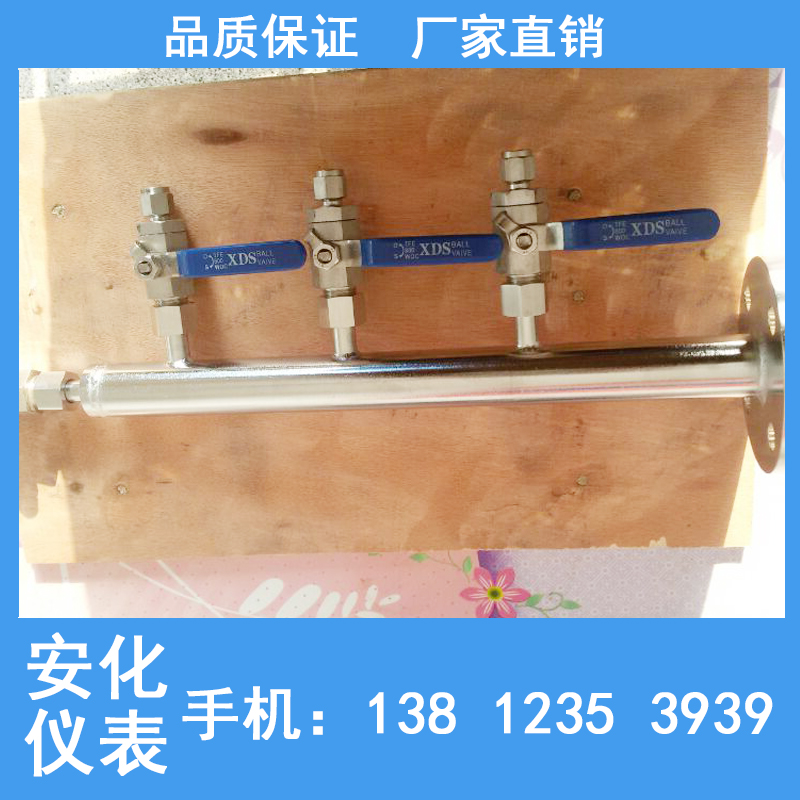

KFQ-Ⅱ 型空气分配器
序 号
|
型号规格
|
配管外径
|
连接螺纹
|
供气点数
|
L
|
|
1
|
KFQ-Ⅱ6T(S)
|
φ6
φ8
|
JB81-59或用户要求
|
6
|
490
|
|
2
|
KFQ-Ⅱ12T(S)
|
12
|
490
|
|
3
|
KFQ-Ⅱ24T(S)
|
24
|
880
|
本体材料为碳钢或不锈钢,T配铜管或尼龙管,S配塑料管.
KFQ-Ⅲ 型空气分配器
序 号
|
型号规格
|
配管外径
|
连接螺纹
|
供气点数
|
L
|
|
1
|
KFQ-Ⅲ6T(S)
|
φ6
φ8
|
R3/4
|
6
|
270
|
|
2
|
KFQ-Ⅲ12T(S)
|
12
|
510
|
|
3
|
KFQ-Ⅲ24T(S)
|
24
|
990
|
本体材料为碳钢或不锈钢,T配铜管或尼龙管,S配塑料管
