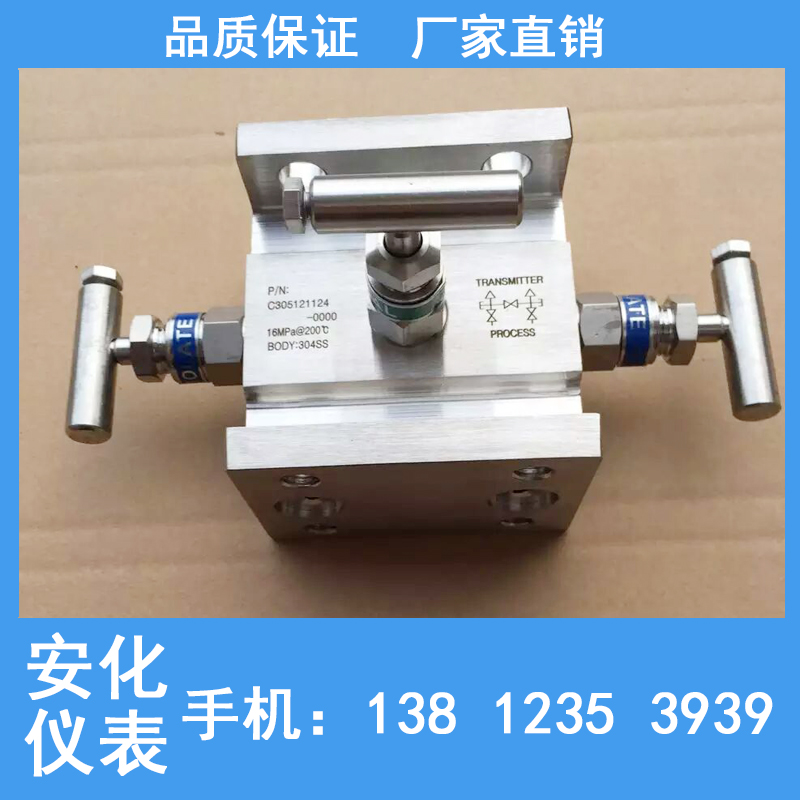

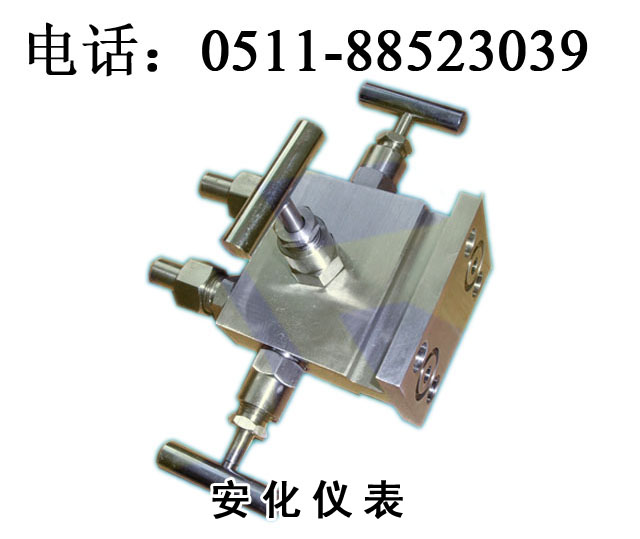

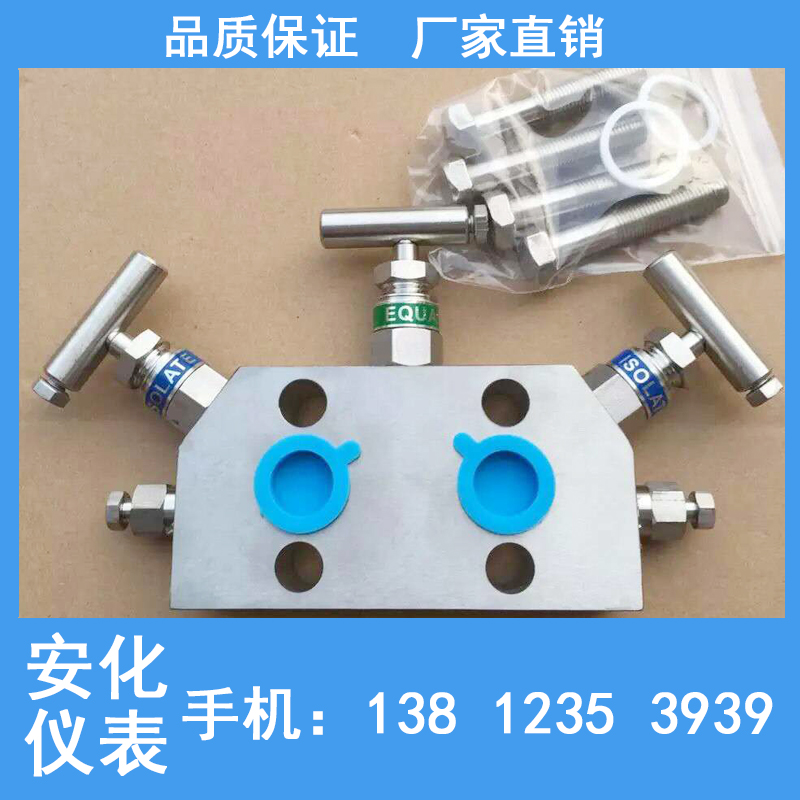

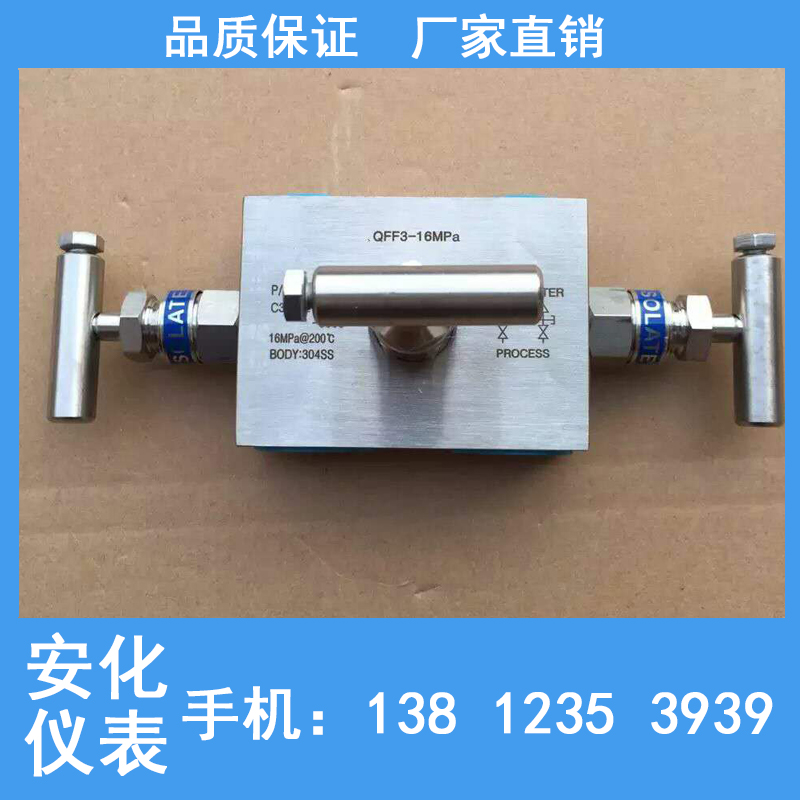

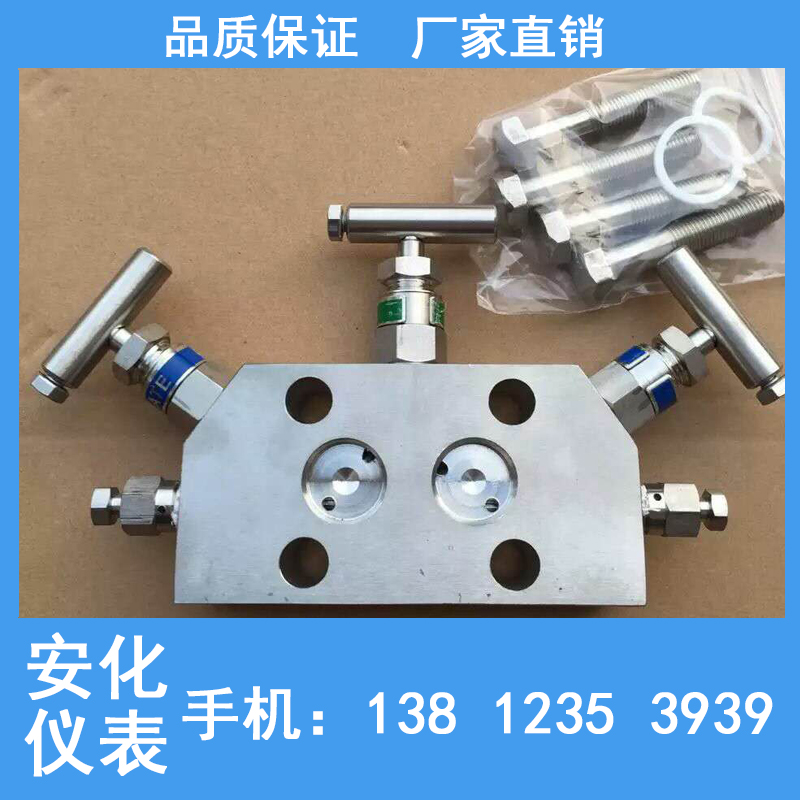

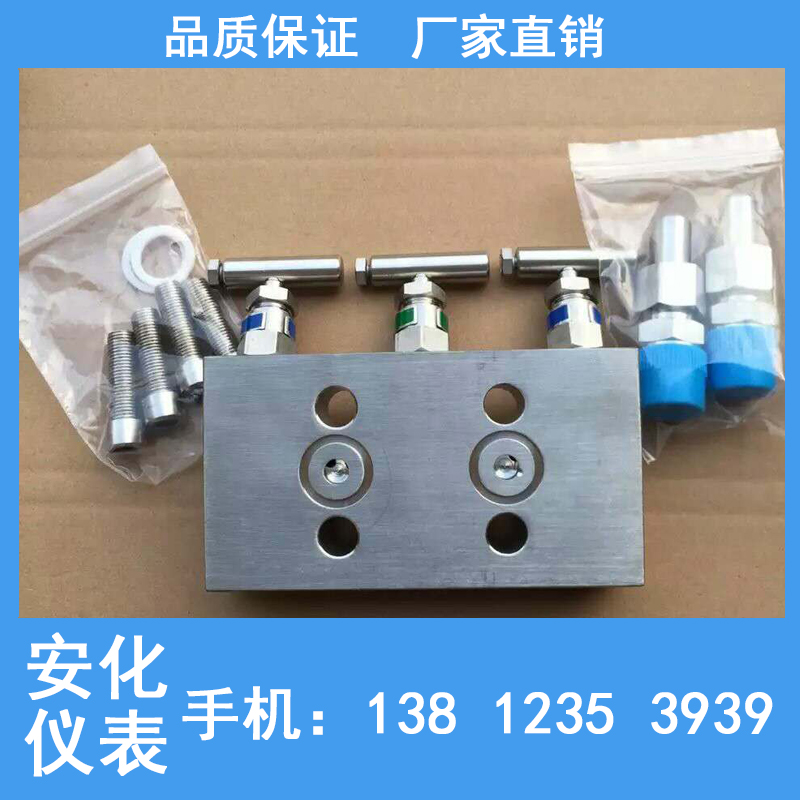

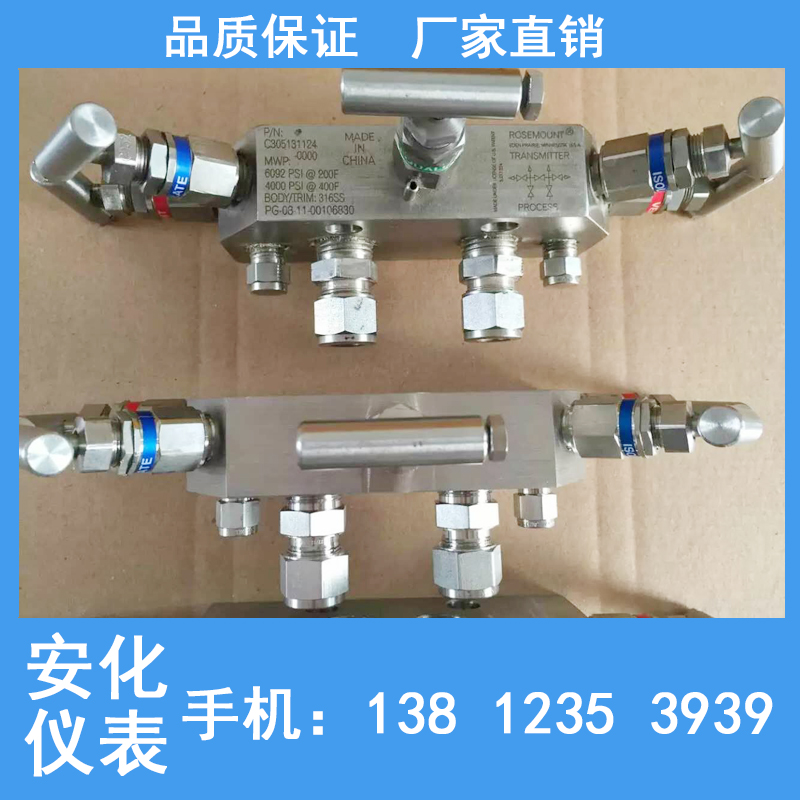

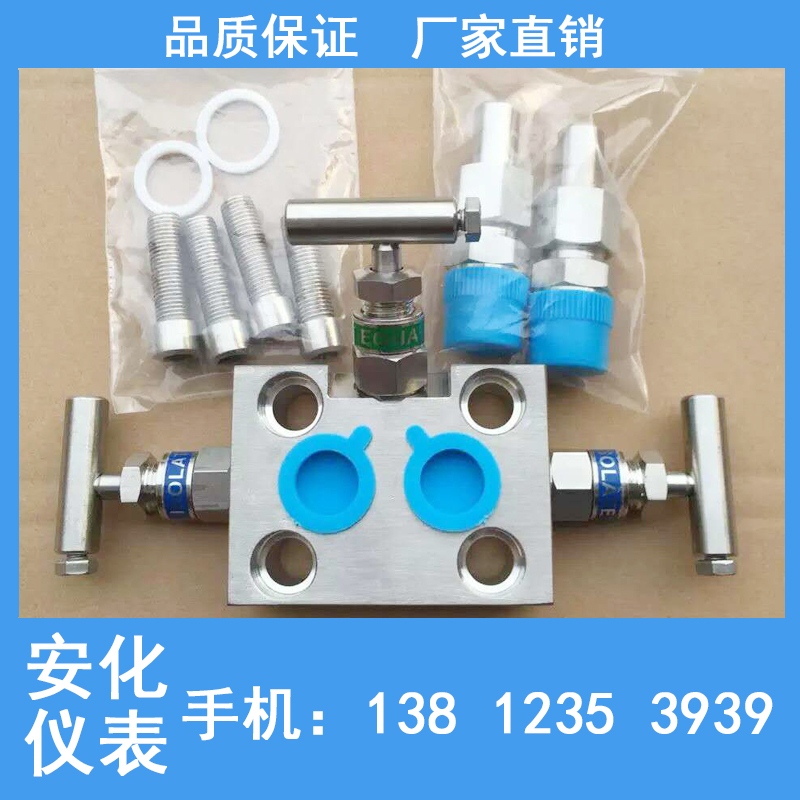

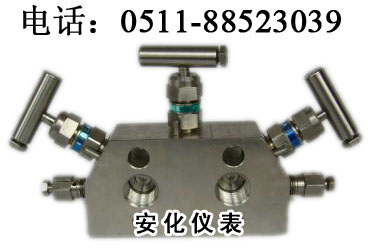

一体化三阀组
该系列仪表阀组是我公司在吸收英国、美国、日本、新加坡等国家近几年来仪表阀组结构的基础上，自行设计的具有结构小巧，外型美观，性能可靠，使用方便灵活，标准化、通用化程度高。该阀组适用于国产和引进仪表装置中，与各种差压、流量、液位等变送器配套安装。 适用介质：油、水、气等多种非腐蚀性和腐蚀性介质

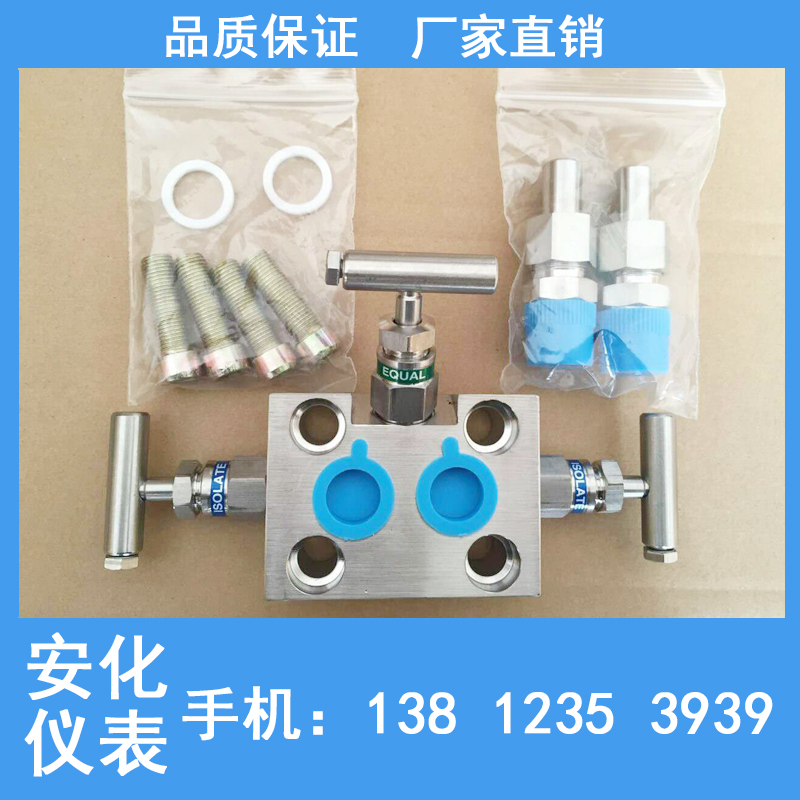

YSF一体化三阀组可直接固定在变送器上，用于从引压点将信号引入差压变送器正、负测量室，使引压点与测量室接通或断开。
|
序号
|
公称压力
|
公称通径
|
适用温度
|
阀体材料
|
|
1
|
20MPa
|
DN5
|
-20～440℃
|
碳钢
|
|
2
|
-70～240℃
|
不锈钢
|
|
3
|
40MPa
|
-20～440℃
|
碳钢
|
|
4
|
-70～240℃
|
不锈钢
|
一组成
由阀体、二个截止阀及一个平衡阀组成。
二操作程序
一体化三阀组与差压变送器投入运行时的操作程序： 首先，打开差压变送器上两个排污阀，而后打开平衡阀，再慢慢打开二个截止阀，将导压管内的空气或污物排除掉,关闭二个排污阀，再关闭平衡阀，变送器即可投入运行。 差压变送器零点在线校验操作程序：先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验。
三 技术指标
入口（2×）：M20×1.5/Ф14(活接式焊接导管)(中心距35mm).
出口（2×）：方法兰（与变送器连接）中心距54mm.
4个螺栓孔中心距54mm. ×41.3mm.
螺栓螺纹:UNF7/16-20，M10 ×1.5, M12 ×1.75
压力等级:16MPa—40MPa,3532PSi—6000PSi
适用温度:-65°F(-54℃) —450°F(232℃) —1200°F(648℃)
